SWF = katup kontrol arah yang digerakkan elektromagnetik dorong-tarik
Fitur dasar:
1.Katup solenoid seri SWF-G02, katup solenoid dorong-tarik yang cocok untuk transmisi, banyak digunakan pada mesin konstruksi, mesin pertambangan dan kendaraan teknik, dll.
2.Dimensi pemasangan adalah ISO-4401-AB-03-4-A (DIN NG6)
3.Jika memilih bentuk dengan dioda, harap sambungkan kutub (+) (-) dengan benar.Katup solenoid tidak dapat digunakan jika kutub (+) (-) disambungkan terbalik.
Spesifikasi dasar:
Tekanan kerja maksimum: Port P,A,B: 140 bar / Port T: 70 bar
Aliran maksimum: 12 L/mnt Pada Tekanan Yang Dioperasikan 140 bar
Catu daya: D12=12 VDC D24=24 VDC
Konsumsi daya: 26W
Arus kerja: 2,4A (12VDC) 1,2A (24VDC)
Kisaran variasi tegangan yang diijinkan:
Tingkat energiisasi 100%: arus terukur -10% ~ +10%
Tingkat pasokan daya 75%: -11% ~+20% dalam waktu 5 menit setelah pasokan daya terus menerus
Tingkat pasokan daya 50%: -21% ~ +30% dalam waktu 3 menit setelah pasokan daya terus menerus
Jenis isolasi: kelas H
Kebersihan: Dalam NAS level 12
Ketahanan gempa : JIS D 1601
Ketahanan air : JIS D 0203 S2
Frekuensi peralihan: 250 CPM
Waktu peralihan: Buka Dalam 50 md, Tutup Dalam 100 md
Perawatan permukaan: perawatan film fosfat

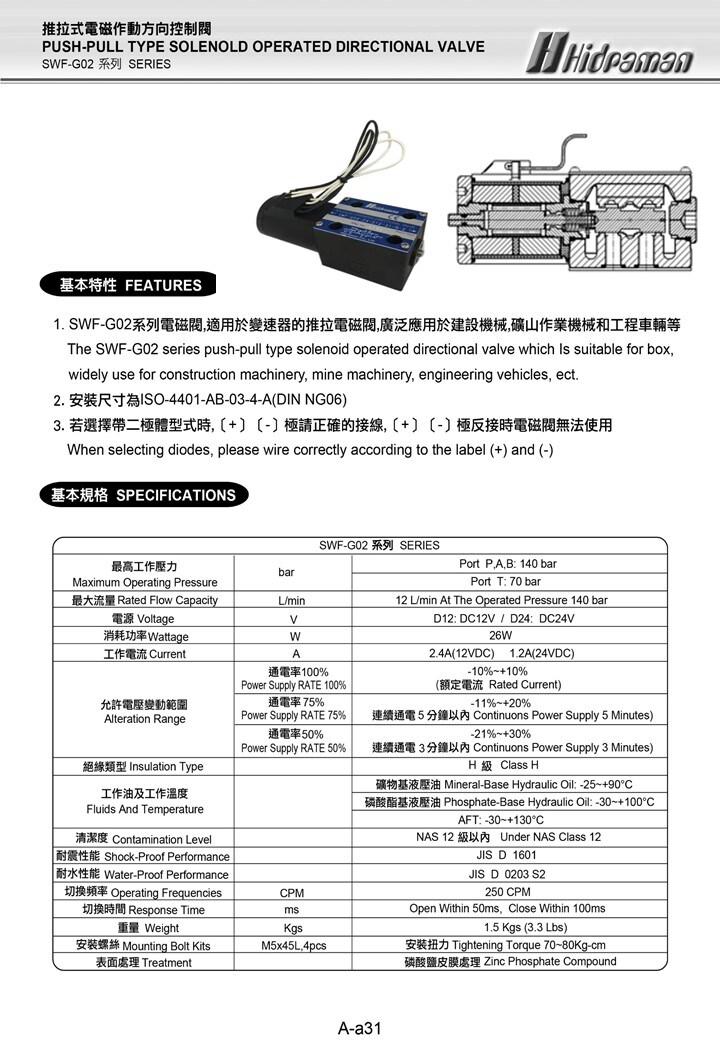

SWF=Push-pull type sokenoid operated directional valve
FEATURES:
1.The SWF-G02 series push-pull type solenoid operated directional valve which Is suitable for box,
widely use for construction machinery,engineering vehicles,ect.

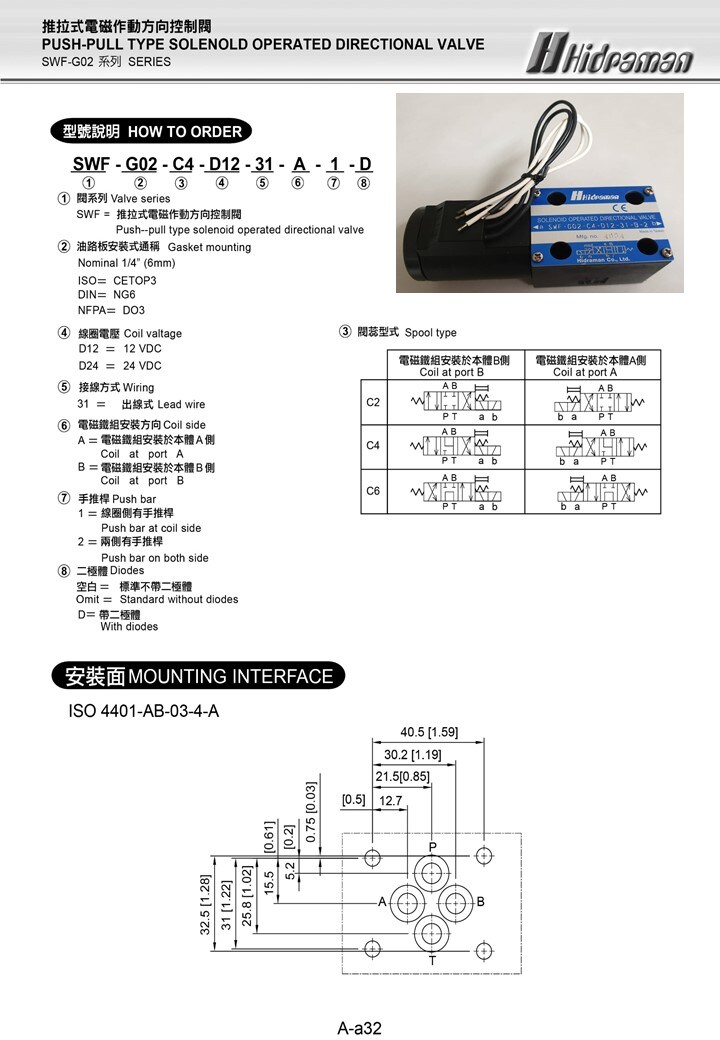

2.Gasket mounting : ISO-4401-AB-03-4-A(DIN NG6)
3.When selecting diodes,please wire correctly according to the label (+) and (-).
SPECIFICATIONS:
Maximun Operating Pressure: Port P,A,B : 140 bar / Port T :70 bar
Rated Flow Capacity : 12 L/min At The Operated Pressure 140 bar
Voltage : D12=12 VDC D24=24 VDC
Wattage : 26W
Current : 2.4A(12VDC) 1.2A(24VDC)
Aleration Range:
Power Supply Rate 100% : Rated Current -10% ~ +10%
Power Supply Rate 75% : Continuons Power Supply 5 Minutes -11% ~ +20%
Power Supply Rate 50% : Continuons Power Supply 3 Minutes -11% ~ +20%
Insulation Type : Class H
Cotamination Level : Under NAS Class12
Shock-Proof Performance : JIS D 1601
Water-Proof Performance: JIS D 0203 S2
Operating Frequencies : 250 CPM
Response Time :Open Within 50ms ,Close Within 100ms
Surface Treatment : Zinc Phosphate Compound.
